Фрезерный станок с ЧПУ и автоматической сменой инструмента (ATC) является особенно важным оборудованием в повседневной обработке и производстве мебельных панелей. Выбор станины режущего или гравировального станка является ключевым фактором для обеспечения стабильности, точности и долговечности оборудования. Для лучшего выбора высокопроизводительного оборудования проводится системный анализ критериев выбора и практичности станины.

Основные критерии выбора станины фрезерного станка с ЧПУ и ATC

1. Тип материала и требования к обработке

- Мягкие материалы (например, акрил, дерево): можно выбрать станину из чугуна или сварной стали, уделяя внимание экономичности.

- Твердые материалы (металл, камень): предпочтительны станины из высококачественного чугуна (HT250 и выше) или минерального литья для обеспечения устойчивости к вибрациям и жесткости.

- Обработка композитных материалов: следует учитывать устойчивость к коррозии, предпочтительны станины из нержавеющей стали или с покрытием.

2. Конструкция и механические свойства

- Портальная конструкция vs консольная: портальная подходит для тяжелой резки, а консольная экономит пространство, но имеет меньшую жесткость.

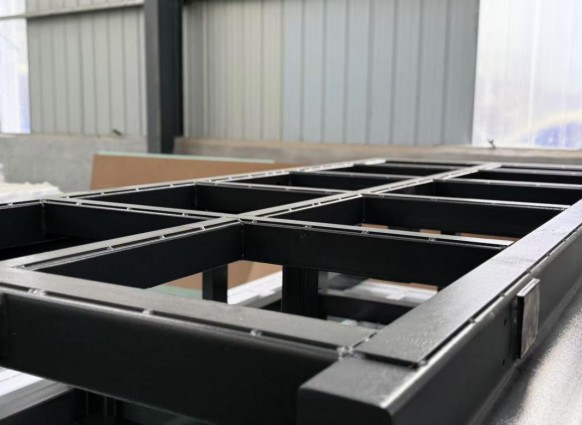

- Расположение усилений: внутренние усиления должны быть выполнены в виде сетки или сот для повышения крутильной жесткости (рекомендуемая статическая деформация <0,02 мм/м).

- Соответствие веса: рекомендуется, чтобы вес станины составлял ≥60% от общего веса оборудования. Например, станина для обработки алюминия обычно должна быть >2 тонн.

3. Термическая стабильность и старение

- Чугунная станина: должна пройти как минимум 6 месяцев естественного старения или вибрационного старения для устранения внутренних напряжений.

- Сварная стальная конструкция: рекомендуется использовать процесс закалки (нагрев до 600 ℃ и медленное охлаждение), с остаточными напряжениями в пределах 50 МПа.

4. Класс точности

- Обычная обработка: прямолинейность в пределах 0,05 мм/м.

- Высокоточная обработка: должна достигать 0,01 мм/м, в сочетании с шлифованными направляющими и предварительно натянутыми шариковыми винтами.

Сравнение и углубленный анализ материалов станины фрезерного станка с ЧПУ и ATC

Ключевые этапы проверки станины фрезерного станка с ЧПУ и ATC

1. Тест на динамическую жесткость: приложите вибрацию 50-1000 Гц с помощью вибратора и наблюдайте резонансную частоту (идеальное значение >80 Гц).

2. Эксперимент по нагреву: непрерывная работа в течение 4 часов для обнаружения нагрева направляющих (должен быть <8 ℃).

3. Проверка резки: проведите тесты ступенчатого фрезерования и проверьте вибрационные узлы поверхности при подаче 0,2 мм/зуб.

Примеры применения станины фрезерного станка с ЧПУ и ATC в промышленности

- Станок для резки панельной мебели: часто использует двойную сварную стальную раму + полимерное покрытие, балансируя жесткость и влагостойкость.

- Точная гравировка пресс-форм: рекомендуется использовать литые минеральные станины и систему охлаждения с постоянной температурой (колебания температуры ±0,5 ℃).

- Обработка компонентов аэрокосмической отрасли: использование композитной станины из чугуна и гранита, используя нулевые ползучие характеристики гранита.

Рекомендации по обслуживанию и модернизации станины фрезерного станка с ЧПУ и ATC

- Регулярное выравнивание: используйте лазерный интерферометр для проверки плоскостности каждые 6 месяцев.

- Управление защитой от коррозии: рекомендуется наносить специализированную антикоррозийную смазку на чугунную станину каждую неделю.

- Модульная модернизация: жесткость существующей станины можно улучшить, добавив внешние предварительно напряженные стержни.

Благодаря вышеуказанному системному выбору производительность станины фрезерного станка с ЧПУ и ATC может быть идеально согласована с требованиями к обработке, избегая таких распространенных проблем, как чрезмерная вибрация и термическая деформация.
