В деревообрабатывающей мебельной промышленности 2130 деревообрабатывающий ЧПУ станок с автоматической сменой инструмента (ATC) является незаменимым оборудованием для специалистов. Количество режущих инструментов и скорость их смены на2130 деревообрабатывающем ЧПУ станке ATC влияют на эффективность обработки и производства продукции. Способ смены инструмента на 2130 деревообрабатывающем ЧПУ станке ATC является одним из ключевых факторов, определяющих его эффективность, стоимость и области применения. Серво-смена инструмента и роторная смена инструмента являются двумя основными решениями. Клиенты могут выбрать любой из этих методов, а конкретные различия и характеристики между ними будут подробно проанализированы ниже.

Во-первых, необходимо понять, что такое серво-смена инструмента и роторная смена инструмента

Серво-смена инструмента: означает прямое управление роботизированной рукой или держателем инструмента через серводвигатель для выполнения линейного движения с целью захвата и смены инструмента. Его действие представляет собой линейный процесс взятия и размещения.

Роторная смена инструмента: означает вращающийся диск с инструментами, оснащенный несколькими держателями инструментов (обычно 8-12). При смене инструмента режущая головка поворачивается в целевое положение, а затем выполняет действия захвата или размещения. Его действие представляет собой процесс вращения, извлечения и размещения.

Сравнение в виде таблицы более наглядно

Подробное описание их характеристик

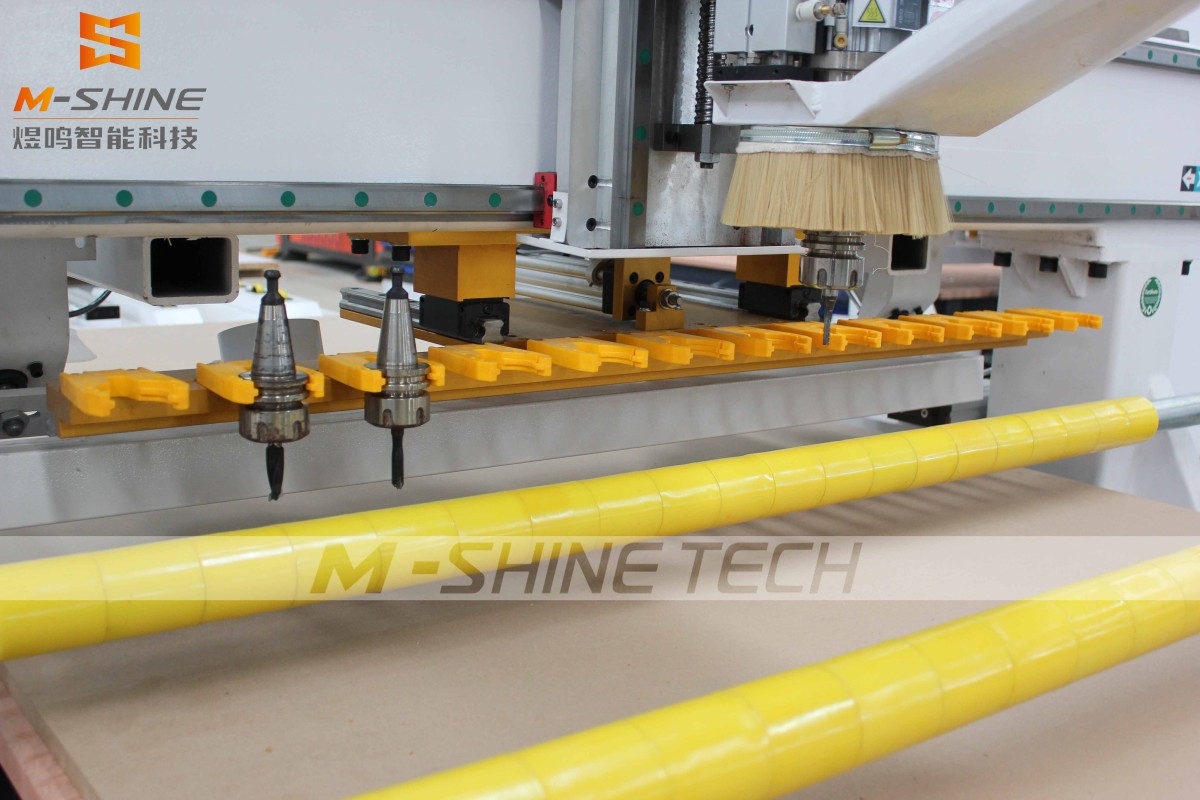

◆2130 деревообрабатывающий ЧПУ станок ATC с серво-сменой инструмента

Принцип работы:

Независимый серводвигатель приводит в движение точный линейный модуль, управляя роботизированной рукой для смены инструмента, которая движется по прямой линии. Магазин инструментов обычно представляет собой ряд держателей инструментов, установленных на боковой стороне станины станка. При смене инструмента роботизированная рука сначала перемещается в положение старого инструмента, чтобы захватить его, помещает его обратно в магазин, затем перемещается в положение нового инструмента, чтобы извлечь его, и, наконец, перемещается к шпинделю для завершения зажима.

Преимущества:

1. Высокая скорость: благодаря линейному сервоприводу, путь движения эффективен, и скорость смены инструмента в настоящее время является одной из самых быстрых, особенно подходит для крупных производственных линий, где нельзя терять ни секунды.

2. Большая вместимость: магазин инструментов может быть выполнен в виде длинного ряда, вмещающего большое количество инструментов (16, 20 или даже больше), способен обрабатывать чрезвычайно сложные процессы обработки без необходимости ручной смены инструмента в процессе.

3. Экономия пространства: магазин инструментов расположен на боковой стороне станка, что не влияет на рабочий ход (высоту Z-оси) головки шпинделя, и конструкция станка более гибкая.

4. Высокая масштабируемость: теоретически, пока есть место на станине, длину магазина инструментов можно увеличить для расширения его вместимости.

Недостатки:

1. Высокая стоимость: использование серводвигателей, высокоточных линейных модулей и более сложных систем управления приводит к относительно высоким затратам на производство и обслуживание.

2. Сложная структура: больше компонентов и немного больше потенциальных точек отказа по сравнению с роторным механизмом, что требует более высоких технических навыков от обслуживающего персонала.

3. Высокие требования к управлению магазином инструментов: необходимо точное управление позициями инструментов и расчет координат.

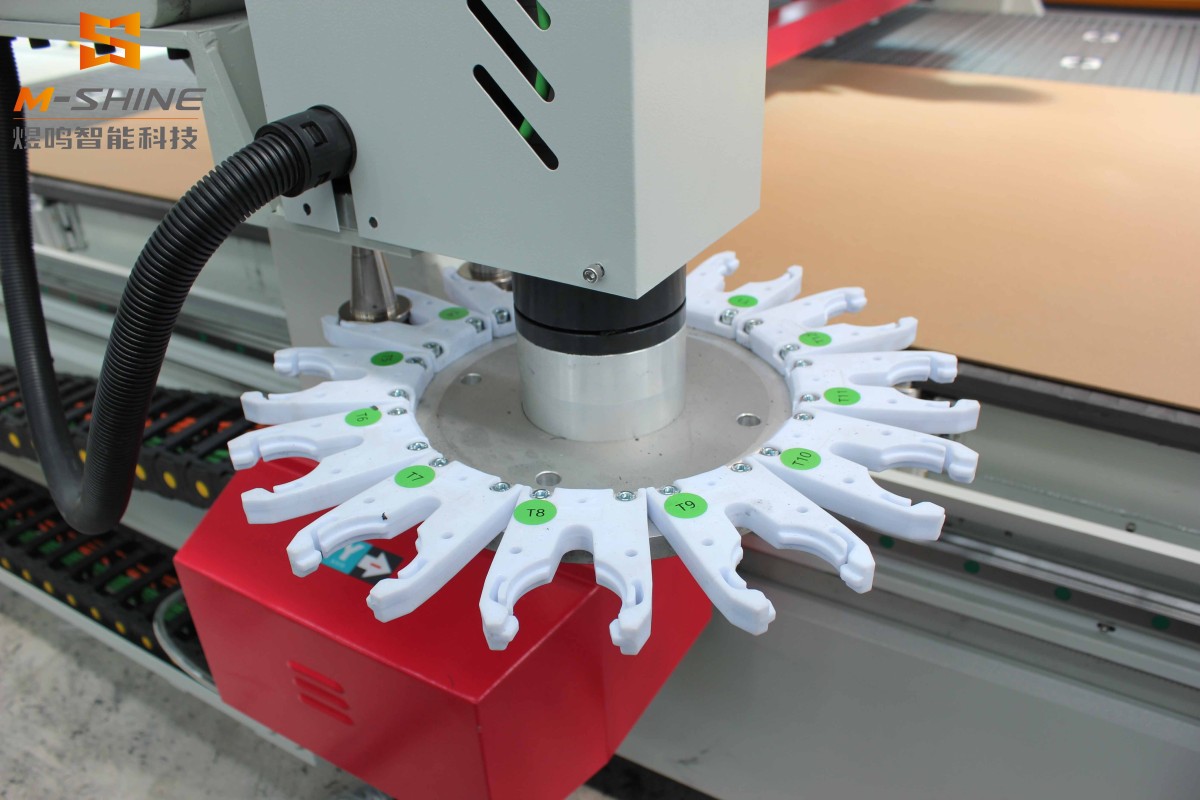

◆2130 Деревообрабатывающий ЧПУ станок ATC с роторной сменой инструмента

Принцип работы метода смены инструмента на 2130 деревообрабатывающем ЧПУ станке ATC:

Дисковый магазин инструментов установлен непосредственно над головкой шпинделя. На диске равномерно распределены несколько держателей инструментов. При смене инструмента шпиндель сначала перемещается в фиксированную точку смены инструмента, затем режущая головка поворачивается, чтобы совместить целевую позицию инструмента со шпинделем, и, наконец, завершает действия извлечения и вставки инструмента через пневмоцилиндр или сервопривод.

Преимущества

1. Простая и надежная конструкция: чисто механическое вращательное движение, прочная конструкция, зрелая технология, низкий процент отказов.

2. Высокая экономическая эффективность: низкая стоимость производства, это основная конфигурация для экономичных и среднеценовых 2130 деревообрабатывающих ЧПУ станков ATC.

3. Быстрая смена инструмента: хотя и не такая быстрая, как серво-смена инструмента высшего уровня, ее скорость полностью удовлетворяет потребности подавляющего большинства производств мебели из панелей.

4. Легкое обслуживание: механическая структура интуитивно понятна, а обслуживание относительно простое и недорогое.

Недостатки:

1. Ограниченная вместимость инструментов: размер режущей головки ограничивает количество позиций инструментов, обычно 8 или 12. Если требуется больше инструментов, замена всей режущей головки очень затруднительна.

2. Занимает пространство Z-оси: режущая головка расположена над шпинделем и занимает высоту хода Z-оси. Это означает, что при обработке особенно толстых материалов могут возникнуть ограничения, или станок необходимо сделать выше, чтобы компенсировать это пространство.

3. Существует верхний предел скорости смены инструмента: вращательное движение требует ускорения и замедления, и чем больше позиций инструментов, тем больше времени может потребоваться для перемещения от одной позиции инструмента к самой дальней.

В заключение, серво-смена инструмента — это "высокопроизводительное решение" для эффективного и гибкого производства, а роторная смена инструмента — "зрелое и надежное решение", удовлетворяющее большинство потребностей. В настоящее время роторная смена инструмента все еще занимает основное место на рынке благодаря своей отличной экономической эффективности и надежности. Но с постоянным повышением требований к производственной эффективности популярность серво-смены инструмента растет с каждым годом.
