Вибрационный нож (Oscillating Knife/Vibration Knife) — это передоваятехнология ЧПУ-резки, которая обеспечивает точную резку материалов за счет высокочастотных вертикальных колебаний. В отличие от традиционных лезвий, вибрационные ножи режут с высокочастотными колебаниями малой амплитуды, достигающими тысяч раз в минуту (обычно 20000-40000 раз/минуту), с регулируемым диапазоном амплитуды, как правило, между 0,1-2,5 мм.

Эта технология была впервые разработана немецкой компанией в 1990-х годах и изначально применялась для обработки автомобильных интерьеров. В настоящее время она превратилась в одну из ключевых технологий в области цифрового производства. Современные системы вибрационных ножей обычно интегрируют прецизионные сервосистемы управления, интеллектуальное регулирование давления и функции мониторинга инструмента в реальном времени, с точностью резки до ± 0,1 мм.

Принцип работы вибрационного ножа

1. Механизм возникновения вибрации

Основой вибрационного ножа является электромагнитная система колебаний, которая приводит лезвие в вертикальное возвратно-поступательное движение. Пьезоэлектрические керамические приводы могут достигать частоты колебаний до 50 кГц, а прецизионные системы направляющих обеспечивают линейность траектории колебаний. Сервоуправляемая система подачи и вибрационная система работают совместно, создавая составное движение "вибрационная резка + подача".

2. Анализ механики резки

Вибрационная резка по сути превращает непрерывный процесс резки в тысячи микроударов:

- Скорость удара лезвия может достигать 2-5 м/с

- Энергия единичного удара составляет около 0,01-0,1 Дж

- Под высокочастотным воздействием в материалах возникают и распространяются микротрещины

Этот механизм снижает усилие резки на 60-80% по сравнению с традиционными методами, с типичным давлением резки всего 5-50 Н.

3. Интеллектуальная система управления

Современнаясистема вибрационного ножавключает:

- Многоосевую карту управления движением (поддержка шины EtherCAT)

- Мониторинг вибрации в реальном времени (частота дискретизации ≥ 1 кГц)

- Адаптивное регулирование давления (разрешение 0,1 Н)

- Обнаружение износа инструмента (на основе анализа спектра тока/вибрации)

Типичные области применения вибрационных ножей

1. Обработка композитных материалов

- Углеродное препрег: скорость резки 3-8 м/мин, без расслоения

- Кевларовые бронематериалы: возможность обработки толщиной до 50 мм

- Стеклопластик: качество резки Ra<6,3 мкм

2. Прецизионная обработка гибких материалов

- Автомобильные интерьеры: точность резки кожи ± 0,2 мм

- Авиационные ковры: регулируемый угол наклонной резки 30-60°

- Швейная промышленность: Многослойная резка (до 300 слоев хлопчатобумажной ткани)

3. Обработка специальных материалов

- Графеновая пленка: чистая резка без загрязнений

- Сепараторы литий-ионных аккумуляторов: отсутствие заусенцев на срезе

- Медицинский силикон: стерильная среда резки

 Подробное объяснение преимуществ технологии вибрационного ножа

1. Улучшение качества резки

- Шероховатость поверхности уменьшена на 40-70%

- Зона термического влияния <50 мкм (1/10 от лазерной резки)

- Отсутствие плавления материала или химических изменений

2. Экологические характеристики

- Уровень шума <75 дБ (1/3 от традиционной резки)

- Отсутствие выделения вредных газов/пыли

- Потребление энергии всего 15% от лазерного оборудования

 Тенденции развития технологии вибрационных ножей

1. Интеллектуальная модернизация

- Автоматическое позиционирование с машинным зрением (точность 0,02 мм)

- Цифровое моделирование процесса резки

- Оптимизация параметров на основе ИИ

2. Комбинированные технологии обработки

- Вибрационный нож + лазерное измерение толщины (регулировка глубины резки в реальном времени)

- Совместная работа нескольких лезвий (эффективность повышена на 300%)

- Вибрационная резка + термоформование (интегрированная обработка)

3. Разработка новых режущих инструментов

- Алмазнопокрытые режущие инструменты (срок службы увеличен в 8-10 раз)

- Интеллектуальные лезвия с регулируемой амплитудой (автоматическая настройка амплитуды от 0,1-5 мм)

- Наноструктурированные амортизирующие рукоятки (снижение потерь на вибрацию на 40%)

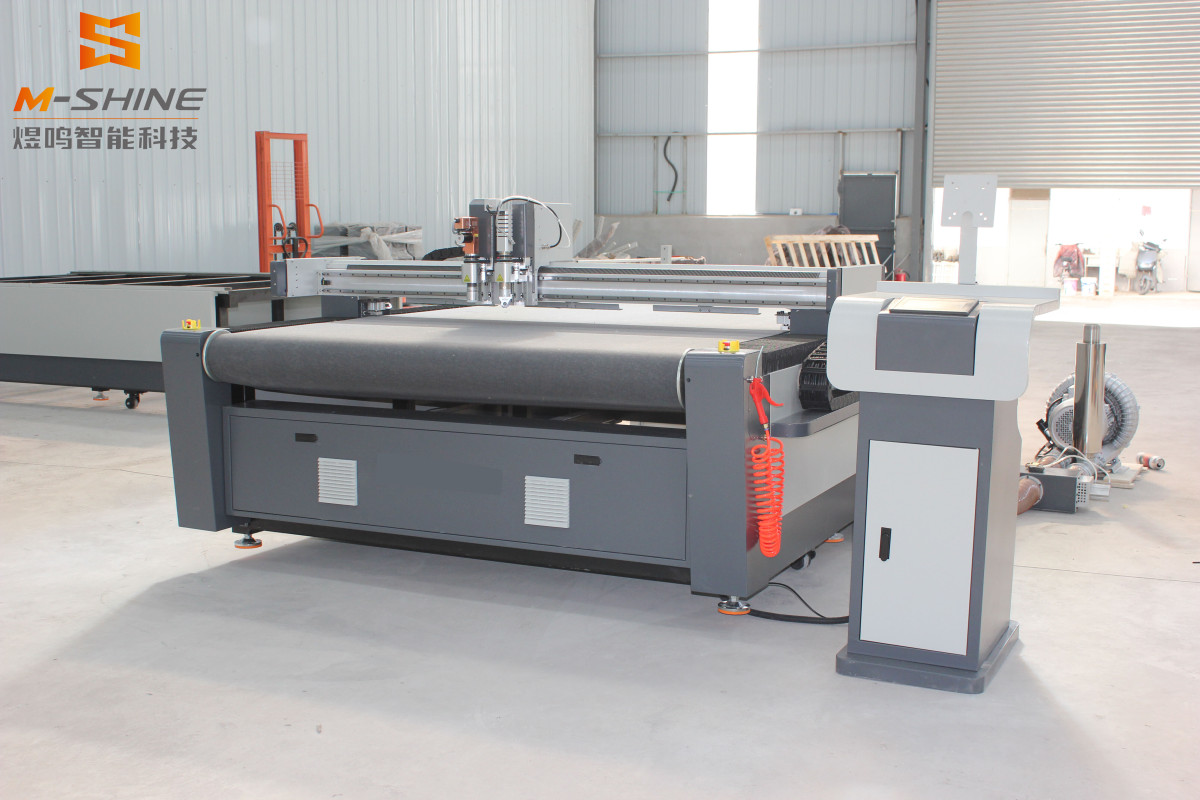

Руководство по техническим параметрам ЧПУ-станков с вибрационным ножом

Ключевые параметры для рассмотрения:

1. Диапазон частоты вибрации: предпочтительно 30-50 кГц широкополосная система

2. Максимальная толщина резки: должна быть на 20% больше фактической потребности

3. Точность позиционирования: не менее ± 0,05 мм

4. Повторяемость точности: требуется ≤± 0,02 мм

5. Система управления: поддержка G-кода и основных форматов CAD

Ключевые моменты обслуживания вибрационных ножей:

- Ежедневная проверка фильтра воздушного источника

- Еженедельная смазка линейных направляющих

- Замена охлаждающей жидкости генератора вибрации каждые 500 часов

- Мониторинг индекса износа инструмента (TWI) в реальном времени
